當前位置：首頁 >> 襯膠閥門 >> 襯膠隔膜閥 >> 直通式襯膠隔膜閥

更新時間 2025-5-10 0:32:12

襯膠隔膜閥

直通式襯膠隔膜閥

產品名稱：

直通式襯膠隔膜閥

型號：

G46J

口徑：

DN20-400

壓力：

0.6-2.5MPa

材質：

鑄鐵、鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【直通式襯膠隔膜閥】

直通式襯膠隔膜閥詳細介紹

直通式襯膠隔膜閥產品概述：

G46J直通式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。襯膠隔膜閥的啟閉是依靠旋轉手輪而達到的。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)，壓力等級：PN(MPa) 0.6、1.0、1.6。

直通式襯膠隔膜閥零件材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵、碳鋼

閥桿：碳鋼、不銹鋼

手輪：鑄鐵

直通式襯膠隔膜閥產品測試：

襯里層：電火花檢測

試驗與檢驗按BS6755標準

公稱壓力：PN(MPa)

閥體：PN×1.5

密封：PN×1.1

直通式襯膠隔膜閥結構特點：

隔膜閥是一種特殊形式的截止閥：

1. 彈性密封的開閉件，確保沒有內漏；

2. 流線型的流道，使得壓力損失??；

3. 沒有填料函，因此沒有外漏；

4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;

5. 隔膜可更換，維護費用低；

6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

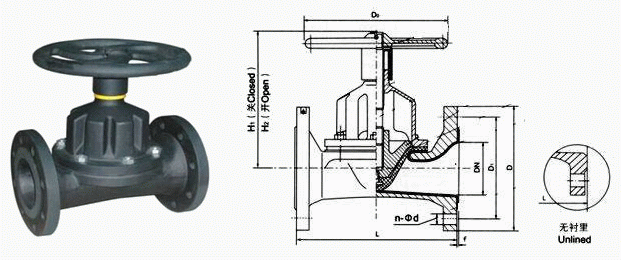

直通式襯膠隔膜閥外形結構圖：

直通式襯膠隔膜閥連接尺寸：

DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	H2 mm	D0 mm	質量 Kg/kilos
20	1.0	1.0	117	105	75	4-13.5	2	150	162	-	-
25			127	115	85	4-13.5	2	150	162	120	3.5
32			146	140	100	4-17.5	2	152	180	120	5
40			159	150	110	4-17.5	2	152	180	120	6
50			190	165	125	4-17.5	2	163	198	120	8.5
65			216	185	145	4-17.5	2	205	227	230	16
80			254	200	160	8-17.5	2	220	252	230	22
100			305	220	180	8-17.5	2	262	300	280	32
125		0.6	356	250	210	8-17.5	3	290	335	280	43.5
150			406	285	240	8-22	3	368	427	368	65
200			521	340	295	8-22	3	410	470	483	112.5
250		0.4	635	395	350	12-22	5	479	569	483	192.5
300			749	445	400	12-22	5	550	650	560	296
350			787	505	460	16-22	5	550	650	560	-
400		0.25	914	565	515	16-26	5	-	-	640

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【直通式襯膠隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
