當前位置：首頁 >> 旋塞閥 >> 美標旋塞閥 >> 美標提升式旋塞閥

更新時間 2025-5-10 0:31:37

美標旋塞閥

美標提升式旋塞閥

產品名稱：

美標提升式旋塞閥

型號：

X43H/Y

口徑：

DN15-350

壓力：

150-900LB

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【美標提升式旋塞閥】

美標提升式旋塞閥詳細介紹

美標提升式旋塞閥產品概述：

美標提升式旋塞閥適用于公稱壓力CLASS150-1500LBS，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

美標提升式旋塞閥結構特點：

1、旋塞閥結構合理、密封可靠、性能優良、造型美觀。

2、閥門的啟閉過程是在密封面脫離的狀態下進行的，不會造成密封面的磨損。

3、雙向流動，安裝使用更方便。

4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

美標提升式旋塞閥工作原理：

閥門的啟閉過程：開啟閥門時，要先旋轉手輪，使塞子上升，于密封面脫離，再旋轉手柄90°，使塞子的通道和閥體的通道相通，達到開啟的目的。而閥閉的過程是先旋轉手柄90°，使塞子的通道和閥體的通道垂直，再旋轉手輪，使塞子下降，達到密封。

美標提升式旋塞閥技術規范：

結構形式	BB-BG-OS&Y
驅動方式	手輪、傘齒輪、手柄
設計標準	API599、API6D
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API598.API6D

美標提升式旋塞閥性能規范：

公稱壓力(LB)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤550℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5
1500	37.5	27.5

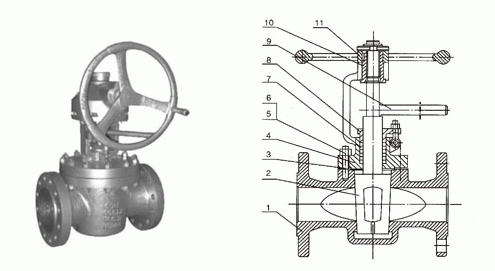

美標提升式旋塞閥零件材料：

序號NO.	名稱	材質
1	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	墊子	柔性石墨+不銹鋼
4	閥蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
5	螺栓	ASTM A193-B7，A320-B8 A193-B8M
6	六角螺母	ASTM A194-2H，A194-8，A194-8M
7	填料	柔性石墨
8	填料壓蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
9	手柄	ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
10	閥桿螺母	銅合金
11	手輪	ASTM A536 Gr.60-40-18 ASTM A216-WCB

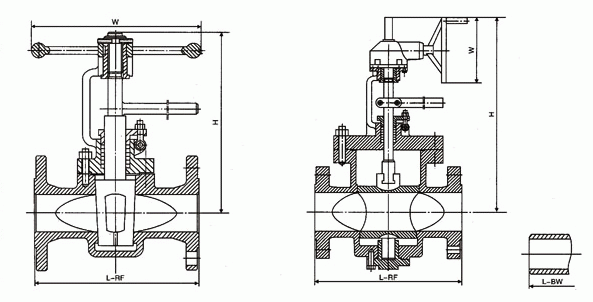

美標提升式旋塞閥外形結構圖：

美標提升式旋塞閥連接尺寸：

型號		LDX43Y-150LB
壓力等級		150LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑	in	1/2	3/4	1	1¹/4	1¹/2	2	2¹/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量		9	10	11	17	19	23	25	32	55	82	98	130	178	250	380

型號		LDX43Y-300LB
壓力等級		300LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑	in	1/2	3/4	1	1¹/4	1¹/2	2	2¹/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量		10	12	14	19	21	28	34	39	75	95	135	200	255	415	650

型號		LDX43Y-600LB
壓力等級		600LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑	in	1/2	3/4	1	1¹/4	1¹/2	2	2¹/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量		13	14	19	23	25	32	40	55	105	139	300	440	730	1150	1570

型號		LDX43Y-900LB
壓力等級		900LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口徑	in	1/2	3/4	1	1¹/4	1¹/2	2	2¹/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量		16	17	26	30	33	39	50	70	137	181	397	590	860	1470	1880

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【美標提升式旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
